Punkty są to trzeba coś sobie raz na jakiś czas kupić :)
Bardzo fajny gadżet to długopis :) suwmiarka :) ech ... :)

Potencjometr do SV41

Czas na zregenerowanie potencjometru.
Miałem spróbować podmienić cały suwak,ale zrezygnowałem z tego.
Konstrukcja by kolidowała ze względu na budowę podwójnego a pojedynczego.
Wiec czas na naprawę tego co jest.
 Bolączka to urwany napęd ( dynks na który nakłada się suwak )
Postanowiłem dokleić kawałek plastiku na żywice epoksydową wzmocnić ją i wyszlifować.
Pierwotnie ktoś próbował wbić dorobiony suwak by napędzał styk ale tylko pokancerował zasłonę i wypchną blaszkę stykową.
Udało się naprawić. Idealnie nie jest ale działa i tyle. Dorobiłem nakładkę i wiedząc o tym że naprawiany więc delikatniej obchodził będę się z tym.

Po złożeniu skleiłem klejem epoksydowym.


Nic więcej nie byłem w stanie wymyślić. Dobrać coś było by ciężko a z drugiej strony nie chciałem inwestować w zakupy.

Dodatkowo zamontowałem dwa koszyczki na baterie R14 x3 to mam 6 baterii to się = 9V

Przerobię tylko już przez kogoś przerobione gniazdo zasilania by można było zasilać z baterii lub z zasilacza.
Szkoda tylko że przed włącznikiem znajduje się kondensator 2200uF bo po wyłączeniu jest jedynym elementem jaki obciąża baterie. No mam tu na myśli prąd upływu.

Jeszcze tylko kondensatory do wymiany i koniec :)

Grundig SV41 nowe oczko

Z racji że jeden klawisz z oczkiem był nieuleczalnie chory podjąłem decyzję o przeszczepie gałki.
Akurat miałem dawcę wiec czemu nie wykorzystać. Swoja droga bardzo fajne rozwiązanie oczka. Pierwszy raz jak się z tym zetknąłem myślałem ze tam jest dioda LED głupi ja do kwadratu.

Trzeba uważać ze zdejmowaniem bo jest dodatkowe mocowanie do ramy isostatów do napędzania powiek.
Dawca pochodzi z magnetofonu i był przełącznikiem manualnym typu kasety.

Efekt po zabiegu :)

Jak by z tam tond było :)



Jeszcze czas na reanimację potencjometru. Niestety z oryginalnego został wyrwany fragment suwaka i muszę coś wymyślić.
Mam co nieco i pewnie uda się dopasować środek.
Wymiarami za duże. Ale pewnie suwaki takie same.

W dilerce pozostałość oryginalnego potencjometru.

Ech co z nim robili to nie wiem ale by wyrwać środek to mistrzostwo w mistrzostwie :)

Coś wymyślę.

Na koniec pozostaną elektrolity.


Mam już dwa koszyczki x3 na baterie R14. Pierwotnie chyba był tam pakiet akumulatorków a nie koszyczek na baterie.Ale cóż. Ciekawe tylko ile takie ustrojstwo pociągnie na R14.

Grundig SV41 sukacz sygnałów

Grundig SV41
Wpadł mi w oko wiec kupiłem cena nie duża a zawsze chciałem zbudować bo czasem szybciej naprawi się na podsłuch sygnału niż ...
Więc kupiłem. Zdekompletowany. Brak sondy demodulatora i koszyka baterii. Jeden klawisz kaleki i zdezelowany potencjometr.
Ustrojstwo jest na tyle fajne że ma wbudowany prócz wzmacniacza jeszcze generator sinusa ok. 1kHz.
Czym jest szukacz sygnału? Po prostu wzmacniacz plus sonda demodulator by można było podsłuchać sygnał w.cz.

Rozebrany do przeglądu i naprawy. Jest wygrzany rezystor emiterowy ale nie tykam. Działa to działa.

W sieci schemat wiec OK gorzej ze schematem sondy. Znalazłem ale mam zastrzeżenie bo cos mi nie pasuje z kondensatorem.

Na schemacie kondensator i dioda są równolegle. Nie pasuje mi to. Pewnie błąd z zrysowania płytki. Kondensator powinien być na wejściu by odcinać składową stałą.

 Wiec popełniłem korektę. Wydaje mi się że mój schemat jest poprawny. I wedle jego popełniłem sondę.

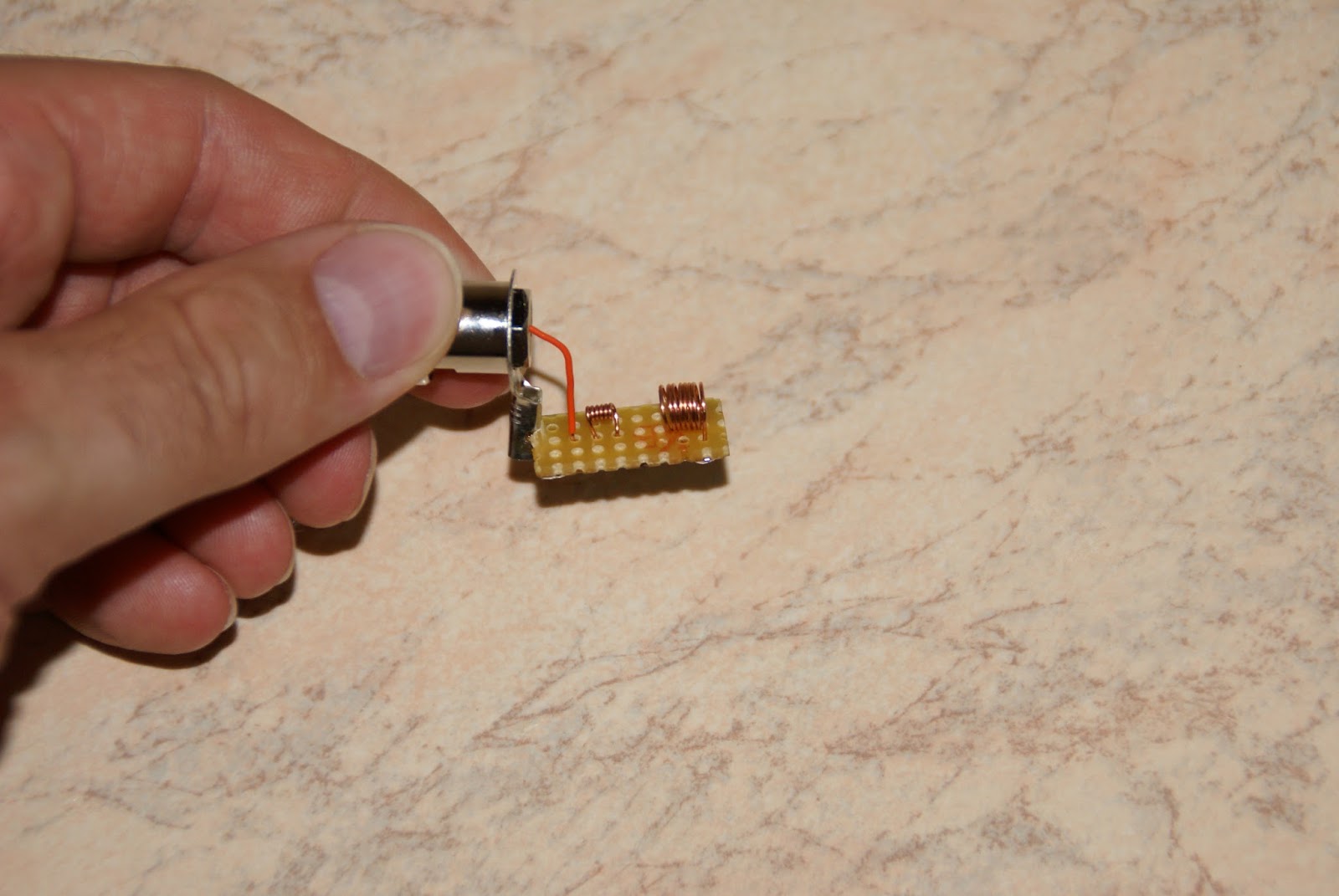

Cóż nie przyłożyłem się do sondy. Już by można było przewidzieć sonda w miedzianej rurce ful wypas a tu ...

Diody użyłem AA118 z wylutu. Kondensatory 1nF 350V ale dobrałem tak by było ok 840pF ( tolerancja ) płytka uniwersalna grot z miedzianego drutu 2.5mm2 kilka rurek termokurczliwych i zwykły przewód ekranowany chyba do mikrofonu. Nie wiem grunt że miętki :)

Nie popisałem się.

Finał

Może kiedyś popełnię lepszą.

Chwilowo testy wykonałem na moim generatorze SDG1025 podając sygnał 25MHz z modulacją AM 1kHz i działa. Na FM cisza :)

Sonda oscyloskopowa i wpływ podłaczenia do obwodu a zakłócenia cz.3

Sonda TP6100
Zasady opisu te same.

100kHz sama

100kHz haczyk

1MHz sama

1MHz haczyk

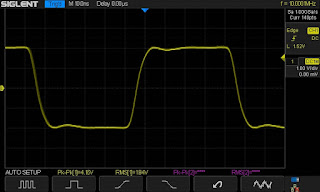

10MHz sama

10MHz haczyk

20MHz sama

20MHz haczyk

25MHz sama

25MHz haczyk

Przyglądając się przebiegom nie dostrzega się dużych różnic, ale są. Widać to na wierzchołku zbocza.
Jest to prawdopodobnie skutek podłączenia masy do badanego układu. Szczególnie ma to znaczenie przy dużych częstotliwościach.
Dlatego w wielu profesjonalnych sondach są specjalne nakładki na końcówkę sondy by skrócić przewód masy ( połączenie masy ) do minimum. Jak nie ma trzeba sobie po prostu wykorzystać wedle potrzeby z kawałka drucika.

Bardzo dużo ma na kształt sygnału pojemność podłączenia.
W teście nie stosowałem rezystora by obciążyć generator.
Sygnał pobierałem z gniazda poprzez adapter.
Pojemność ~4pF

Sonda oscyloskopowa i wpływ podłaczenia do obwodu a zakłócenia cz.2

Sonda PP510
Zasada podłączenia taka sama.

100kHz sama

100KHz haczyk

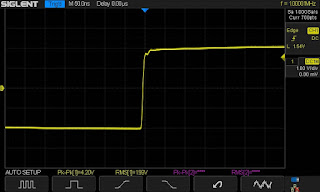

1MHz sama

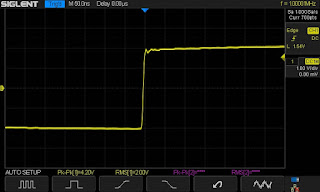

1MHz haczyk

10MHz sama

10MHz haczyk

20MHz sama

20MHz haczyk

25MHz sama

25MHz haczyk
