Tesla wstepne wnioski i mycie

Wstępnie ustaliłem:
Woltomierz DC działa. Dał się skalibrować. Jest mały problem z liniowością wskazań.
Problem wystąpił przy próbie kalibracji AC. Zakres niskich częstotliwości ( gniazdo BNC ).
Niestety nie daje się skalibrować. Co prawda daje na zakresie mV ale wtedy nie mogę skalibrować zakresu V.
Zakres mV kalibrujemy na 30mV 1kHz potencjometrem pod wskaźnikiem analogowym dostępnym od zewnątrz. Potencjometr R45 niestety kalibracja nim ma wpływ na kalibrację potencjometrem R57 na zakresie 3V . Po prostu kończy się potencjometr.
Nie wiem jak temat ugryźć. Jeszcze wczytam się w instrukcję, ale jestem pewny że działam prawidłowo. Potencjometru R45 nie znalazłem na płytce wiec wyszło ze to ten pod wskaźnikiem. Dziwne rozwiązanie. Nie wiem co pepiczki mieli na myśli eksponując go na zewnątrz.

Na razie go rozmontowałem i umyłem z kurzu.
Obecnie się szusy.

Poczekam z suszeniem kilka dni by odparował i przeczyszczę PCB z nalotów. Miernik ma dużą rezystancję wejściową na V DC wiec zanieczyszczenia mogą komplikować sprawę.

W miernikach cyfrowych ba w ogóle miernikach wysokiej klasy jest zasada że płytek się nie dotyka gołymi palcami by nie pobrudzić odciskami i nie wprowadzić zakłóceń w działaniu układu.

W tym przypadku mycie było wskazanie bo zakurzony i sam jestem z lekka uczulony wiec milej pracuje się przy czystym.

Początkowo podejrzewałem problem w napięciach zasilania +15V i -15V bo jedno zaniżone o 2V drugie zawyżone o 0.8V ale nie to.

Regulacja napięcia zasilania :
R15   -15V   piny 6-5
R9     +15V  piny 6-7

----------------
Kalibracja napięcia DCV

R40   10V
R103  100V

---------------

Kalibracja napięcia ACV m.cz ( BNC )

30mV 1KHz   potencjometr R45
3V 100Hz    potencjometr R57 i kompensacja zakresu 3V na częstotliwości 100kHz
100V  100Hz potencjometr R56 i kompensacja zakresu 100V na częstotliwości 100kHz

Omomierz i amperomierz opiera się na dokładności kalibracji woltomierza DCV


Zakres pomiarowy sondy ma oddzielne potencjometry kalibracji.

Podejrzewam ze sonda oparta jest o diody mikrofalowe z tond jej wąski zakres pracy od 30mV do 3V. Prawdopodobnie była doposażona w tłumik.


Na razie tyle wiem wiem :)






















Tesla BM518

Tłumaczenie translatorem daje trochę prawdy, trochę żartu i mnóstwa groteski.
Trzeba troszkę się domyślać co namiastka S.I miała na myśli.
Mimo to jest wystarczająca do poradzenia sobie z kalibracją.
Zamieszczam dla potomnych by nie musieli robić roboty jak ja.
Kolejność punktów jest odwrotna. Zacząłem od końca i wyszła dodatkowa groteska.



======================================================================
TESLA BM518

Opis kalibracji i diagnostyki z wskazówkami identyfikacji uszkodzenia.

======================================================================
Proces kalibracji.

Najpierw napięcie stałe, pomiar prądu , pomiar oporności pomiar m.cz i pomiar sondą. Tłumaczenie translatorem. Kolejność punktów odwrotna.
Sugerować się numeracją 10.6 --- 10.6.4

=====================================================================


Napięcia w.cz z sondą.

10.6.4.
Sprawdzanie dokładnościomierza Voltmeter VF
Przystępujemy do uruchomienia multimetru zgodnie z rozdziałem 5.2.
Do kontroli potrzebujemy źródła kalibracji napięcia 10 mV do 3 V AC: 0,5%, f = 300 kHz.
Doprowadzamy napięcie ze źródła kalibracji do sondy.
Najpierw sprawdzamy zakres 3 V. Ustaw prawidłowe ugięcie za pomocą potencjometru R23.

zakres   1V    R157
         300mV R160
         100mV R163
         30mV  R166
         10mV  R168




Sprawdzamy liniowość wzbudnicy dla zakresów 100 mV, 300 niV, 1 V.
Jeśli wystąpi jakiekolwiek odchylenie, dopasuj wartości zantmotów wartości kondensatora C49-051.
Kn kontroluje błąd sondy pomiarowej przy wyższych prędkościach (w zależności od tego,
co jest potrzebne dla urządzeń pomiarowych o usterce większej niż:

Kontrola ta jest przeprowadzana w adapterze pokładowym BP 5182.
Przy ocenie usterki użytkownika, jest ona rozpatrywana zgodnie z zasadami metrologicznymi,
które przyrząd spełnia parametr, jeśli wartość błędu woltomierza nie przekracza wartości podanej przez sumę błędu gwarantowanego
i błędu urządzenia pomiarowego.

---------------------------
Napięcie AC m.cz

10.6.5.
Sprawdź dokładność woltomierza niskiej częstotliwości Uruchomimy multimetr zgodnie z punktem 5.2.
Do kontroli potrzebujemy źródła napięcia AC 30 mV-300 V ± 0,5% o częstotliwościach f = 100 Hz, f 1 kHz, f = 100 kHz.
Ustawiliśmy zasięg 30 mV. Podłączamy źródło kalibracji 30 mV, f = = 1 kHz.
Ustaw właściwe przesunięcie za pomocą potencjometru R45. Przełącz K2 na KAL.
Jeżeli różnica w odchyleniu zostanie skorygowana, wartość napięcia kalibracji jest korygowana za pomocą potencjometru R9.
Multimetr przełącza się na zakres 3 V. Podłączamy źródło kalibracji o napięciu 3 V ± 0,5%, F = 100 Hz.
Ustawiamy prawidłowe przesunięcie za pomocą potencjometru R57.
Zmieniamy częstotliwość na f = 100 kHz, ustawiamy prawidłowe ugięcie za pomocą C22.
Multimetr przełącza się na zakres 100 V. Podłączamy źródło kalibracji przy napięciu 100 V 1-0,5%, f 100 Hz.
Ustawiamy prawidłowe przesunięcie za pomocą potencjometru R56.
Zmieniamy częstotliwość na f = = - 100 kHz, ustawiamy prawidłowe przesunięcie kondensatorem c21

Ponadto możemy przetestować charakterystykę częstotliwości. Na konkretnym generatorze [np. BM 492] ustawiliśmy kilka dowolnych cyfr.
Błąd nie może być większy niż ten podany w danych technicznych.


---------------------------------


Omomierz

10 6.3.
Sprawdzanie dokładności omomierza Włączamy multimetr zgodnie z 5.2. Do sprawdzenia potrzebujemy rezystorów z dokładnością + 1%.
Wszelkie błędy w prawidłowym działaniu woltomierza DC wynikają z wadliwych rezystancji R46, R104 - R110.



------------------------------------

Miliamperomierz


10.6.2.
Sprawdzanie dokładności licznika miliamperomierza
Do kontroli potrzebujemy źródła prądowego w zakresie 3 nA-100 mA 0,5%. Wprowadź multimetr do dławika zgodnie z punktem 5.2.
Jeśli woltomierz DC działa prawidłowo, wszelkie niedokładności są spowodowane przez wadliwe bosy R112 do R127.


------------------------------------

10.6.1
woltomierz napiecia stałego

Do kontroli potrzebujemy napięcia zasilania 10uV - 300 V z dokładnością ± 0,5%.
Multimetr rozpoczniemy zgodnie z punktem 5.2.
Ustaw zakres 10 V. Użyj źródła wody lodowej o ustawionym napięciu 10V 0,5%. Naciśnij przycisk T8.
Za pomocą potencjometru R40 ustawić manometr manometru na skali 10.
Multimetr przełącza się na 100 V.
Podłączymy źródło zasilania o ustalonym napięciu 100V 0,5%. Za pomocą potencjometru R103 ustaw wskaźnik grubości na 10.
Skontrolujemy pozostałe zakresy.
Wszelkie błędy są spowodowane uszkodzeniem dzielnika R135 do R150.

-------------------------------------

10.6.
Ustawienia ogólne Podczas zmiany niektórych elementów dokładność urządzenia może ulec zmianie.
Poniżej znajduje się opis konfiguracji urządzenia.
Odkrywamy przyrząd przed kalibracją.
Nie należy zdejmować wewnętrznej osłony podczas kalibracji.
Urządzenie nie będzie prawidłowo regulowane z powodu pęknięć pasożytniczych.
W obudowie znajdują się odpowiednie otwory "wskazujące elementy regulacyjne.
Dokładność przyrządu należy sprawdzić dopiero po ustabilizowaniu się temperatury i w pomieszczeniu, w którym zmiany temperatury nie są gwałtowne.
Maszynę pozostawiamy w stanie gotowości na około pół godziny przed sprawdzeniem.


-------------------------------------------------------------------------------------------------------------------------------------------
                                            Wskazówki identyfikacji i usuwania usterek.


10.5.
Urządzenie nie mierzy napięcia o niskiej częstotliwości

Funkcja wzmacniacza operatora i manipulatora jest prawidłowa.
Napięcie wejściowe AC wynosi 30 mV ± 3%, f = 1 kHz.
Przełącznik zakresu wynosi 30 mV.
Za pomocą oscylogramu sprawdzamy napięcie na wyjściu transformatora impedancyjnego, punkt 40 (C30), wartość powinna wynosić około 27mV 5%.
Zwiększamy napięcie i obserwujemy, kiedy występuje spadek napięcia sinusoidy.
Nie powinna wystąpić przed szczytową wartością 2,5-3 V napięcia wejściowego AC.
Dla napięcia wejściowego 30 mV, f = 1, kHz, dodatkowo sprawdzamy napięcie na falowniku w punktach 37 i 38.
Wartość napięcia powinna wynosić około 26 mV 5% z przeciwną fazą.
Jeśli wadliwe diody E37-E40 są uszkodzone, zawsze musimy wymienić wszystkie cztery.
Diody są wybierane zgodnie z określoną specyfikacją fabryczną.
Uszkodzenie diod przeciążeniowych jest mało prawdopodobne, aby uzyskać podwójną ochronę:

a) w połączeniu z tranzystorem MOS E33
b) zredukowanym napięciem zasilania przetwornicy (dioda Zenera E35).
Uszkodzenie diod może również wystąpić w wyniku mechanicznych wstrząsów - upadku instrumentu,
Inne usterki są możliwe w dzielnikach T9, T10, C1, C2 i wejściowych.
Po naprawach lub odpowiednich
czas błędów należy wykonać w sposób opisany poniżej.

------------------------------------------------------



Kontrola sondy
10.4.1.
Testowanie sondy podłączyć sondę od multimetru.
Na wejściu sondy z generatora podłączone jest napięcie AC 3V 5% f = 100 kHz.
Podłączyć miernik miliwoltowy o wysokiej rezystancji wejściowej  100 Mom (multimetr BM 518, BM 483 picoampymetr) i zmienić napięcie DC na styk # K3.
Wartość powinna zawierać się w przedziale 1-1,2 wolta.
Napięcie wyjściowe generatora 3 V 5% 100 kHz jest podłączone do styku K4.
Wyjściowe napięcie stałe na styku K3 powinno być takie samo jak w poprzednim przypadku z tolerancją ± 3%.
Jeśli napięcia nie są takie same, jedna z diod jest uszkodzona (regularnie z mniej niż jednym).
Sonda musi zostać wysłana do producenta w celu naprawy, nawet w przypadku maszyny, w której po wymianie diod przyrząd ponownie oceniony.
Jeżeli funkcja woltomierza vf nie jest poprawna po tych kontrolach,
konieczne jest sprawdzenie poprawności działania T2, T10, C3, C4, .C5 oraz odpowiednich kondensatorów i rezystorów.


----------------------
Miernik nie mierzy napiecia w.cz z pomocą sondy.


10.4.
Przyrząd nie mierzy napięcia RF za pomocą sondy
Napieje źródeł i opamp są wszystkie-.
Kontrola funkcji źródła, prostokątnego napięcia kompensacyjnego i lontu:
Usuń opamp, podłącz urządzenie. na
napięcie sieciowe 220 V + 5% (120 V ± 0,5%). Przycisk 2
jest alternatywną funkcją pomiaru. Jest on podłączony do napięcia napięcia napięciowego do obwodu napięcia prądu przemiennego.
- sprawdź woltomierz na 22, 21.
Kondensator C11 i ziemia (poz. 15)
me_ oscylograf (na przykład BM 420). To musi być tutaj
prostokątne napięcie o amplitudzie około 8 V i częstotliwości
1 kHz ± 20%. Łączymy oscylograf z kolektorem E21
(R20). Wejście E22 (punkt 20, R27)
, wykorzystuje źródło napięcia stałego

0-10 V. Dodatni biegun do ziemi (punkt 15), biegun ujemny do wejścia manewru.
Przy zerowym napięciu DC na wejściu manewru na wyjściu występuje również odwrotne prostokątne napięcie.
Ciągły wzrost napięcia DC zwiększa również napięcie prostokątne.
Napięcie wejściowe 10 V odpowiada amplitudzie prostokątnego napięcia około 8,4V 10%.
Wyjście wzmacniacza operacyjnego z prawidłową pracą i maksymalnym przesunięciem miernika zawsze daje tylko ujemne napięcie około 9 V ± 10%.
Jeśli pojawi się napięcie dodatnie, obwód E27, E28, R30 jest uszkodzony



--------------------------

Nie mierzy oporności

10.3

Urządzenie nie mierzy rezystorów
Funkcja woltomierza DC jest prawidłowa.
Chy-a znajduje się w obwodzie przycisku 4, kontroler B1 normalnego
opary i źródła. Sprawdzanie napięcia źródłowego dla miernika
oporu:

punkty 11, 12: 13 V ± 5%
na C9: 11 V + 5%
na R46: 100mV + 2%

-----------------------------------
Nie działa miliamperomierz

10.2.
Urządzenie nie mierzy prądów DC
Funkcja prądu stałego woltomierza jest prawidłowa.
Błąd może znajdować się w obwodzie przycisku 6, kontrolera A1, A2 i boczniku R112 do R127

---------------------------------------------
10.1. Urządzenie nie mierzy napięcia DC
Podłączamy urządzenie do zasilania 220 V + 2,5% (120 V + 2,5%) i sprawdzamy zasilanie.
Napięcie w punktach 1-9, 2-9 wynosi: 20 V ± 5%
Napięcie przy Cl, C2: +25 V, -25 V, ± 5% (przycisk T2: pomiar DC)
Napięcie w 6-7, 6-5 wynosi + 15 V ± 5%, 15 V + 3%

.....

Dla prawidłowego działania dla każdego zakresu miernik "między punktami 19, 20 i 11, 12 wynosi 10 V ± 1%.
Aby zmierzyć w punktach 19, 20 i 11, 12 musimy użyć wskaźników z pływającym wejściem.

------------------------------------------------------


10.
INSTRUKCJE DOTYCZĄCE NAPRAW
Produkcja, multimetr, została poddana najwyższej staranności pod względem jakości.
Szczególna kontrola błędów poszczególnych parametrów została przeprowadzona przy użyciu specjalnych procedur i
urządzeń, aby wiarygodnie zweryfikować błędy przyrządu, podczas gdy tolerancje urządzenia pomiarowego są również objęte tolerancjami.
Na. naprawy nieosłoniętego urządzenia, musimy przestrzegać zasad bezpieczeństwa dotyczących niebezpiecznych obwodów napięcia.
Wymieniając koła zębate, zachowaj ostrożność, aby ich nie uszkodzić przez przegrzanie.
W przypadku lutowania lub lutowania w pobliżu tranzystora MOS KF521 (E33), ten tranzystor musi być najpierw zwarty, w przeciwnym razie
 może zostać uszkodzony przez ładunek elektryczny. Szukając defektu, nie zaleca się obracania elementów uzupełniających.
Zmieniamy ich pozycję dopiero po ustawieniu multimetru.
Postępuj zgodnie z instrukcjami poniżej, aby znaleźć problemy:







UNI21 nowe życie

Kiedyś był pożądany szanowany ale pojawiły się cyfrowe zabawki i cóż los analogów został przesadzony. Marzenie, i duma  z posiadania w końcu skończyła na śmietniku. Ale miał szczęście że parkuję obok i rzucił mi się w oko i przygarnąłem bidulka.

Pamiętam z zajęć w szkole podstawowej mieliśmy informatykę i zajęcia techniczne z elektrotechniki i UNI 21 lub LAWO 3. Zawsze ten miernik jakoś kojarzył mi się z żelazkiem przez to pokrętło zakresów. Kupić bym nigdy nie kupił ale darmo to ...
Uszkodzenia były dwa jedno przerwanie kontaktu z gniazdem bananowym a drugie na płytce przepalona ścieżka. Dodatkowo doszedł do listy potencjometr ale to moja sprawka.
Coś tam dobrałem, wstawiłem pokręciłem i śmiga.

Dobra nie ględzę. Miernik jak miernik jedyna bolączka to skala ale kiedyś nie był to problem liczyło się operator prócz obsługi musiał pomyśleć. Potem wyparły je cyfrówki. Cóż u mnie tez ruski skończył w szafce bo cyfrowa ALDA za 80zł lub 800000zł królowała w szufladzie :)

Instrukcje do UM 112B jako dopełnienie zestawu z manufaktury gdzie produikowano mierniki i komputery

Do zestawu UMa 112 B brakowało tylko instrukcji jako całości. Szkoda tylko że zapodziała się u sprzedającego i musiałem dokupić za 2zł i 7zł przesyłki ech droższa przesyłka od zawartości. Więc miernik zyskał na wartości prawie 65zł :)
Instrukcje są dwie. Jedna po polsku druga po angielsku.
Jako dopełnienie zestawu. Ale czy mnie czasem nie pojebało ? Po co na co.

UM 112B z fabryki mierników i komputerów

Miernik z fabryki mierników i komputerów jak to fajnie brzmi komputerów coś to my produkowaliśmy komputery :) ech kiedy to było :)
Miernik UM 112B ciut lepsza wersja niż sama 112. Kupiony za grosze bo co to 56.20zł  cóż by nie skorzystać z okazji. Skorzystałem :)
Miernik w stanie prawie idealny ale niestety nie grzeszy dokładnością ale jako tako mieści się w 1% i 2.5% miałem rozkręcać by spróbować poprawić wskazania ale ... zrezygnowałem. Na razie nie tykam plomby.
Jest pewna różnica miedzy 112 a 112B. Pierwsza to wielki bezpiecznik w torze prądowym druga to w zasilaniu omomierza bateria 6F22 i AA ( 9V i paluszek ) dodatkowo jest różnica w oporności kilku zakresów.
Zestaw prawie oryginalny brakuje tylko instrukcji i widełek na sondy.

Bezpiecznik robi wrażenie, kawał topika :)

Kolejne cudo polskiej techniki do kolekcji ale i tez do użytku. Korci mnie lekka korekta wskazań. pewnie trzeba będzie wlutować potencjometr bo stosowali rezystory drutowe nawijane ( jak cewka ) i odwijali drucik podczas kalibracji. Niestety w warunkach domowych nie ma to sensu. Lepiej wstawić precyzyjny potencjometr. W  112 jest tylko jeden w 110 były dwa dla AC i DC.
Wątpię by tu zastosowali potencjometr. Czysta nie wiadoma :) ale plomby szkoda.

Polska cepelia przy wydziale PAN

Nie wiem czy tytuł trafny ale patrząc na to co produkowano w latach 70-80 i może początek lat 90 to ...
Cepelia ? Czemu nie. Wszystko prawie rodzime >90% komponentów jak nie więcej.
Ustrojstwo jest kwarcowym generatorem z powielaczem częstotliwości i dzielnikiem.
Serce to generator kwarcowy 5MHz pewnie Omig ale na szyldzie jest TechPan.
Generator jest punktem wyjścia dla 5MHz i zarazem odniesieniem dla powielacza i mamy 10MHz a 10MHz jest dzielone przez 10 i mamy 10MHz 1MHz i 100kHz.
Ustrojstwo powstało w TechPan info brak co to za kuźnia pomysłów i prototypów.
Konstrukcja toporna, trafo, solidny prostownik płytki zasilacza i przetwornicy bo może działać na 24V plus reszta dla potrzeb generatora.

Precyzja mi nie znana, ale pewnie na poziomie OMIG GWM-5-1 ale tu znów nie podchodzi mi regulacja generatora bo odbywa się poprzez potencjometr. Tak miały generatory Hiacynt.
Mniejsza. Nie rozkręcałem bo poco. Tylko odkurzyłem z kurzu. Na zachodzie gdyby powstał były by tam pewnie mikroprocesory epromy i inne cuda a tu tylko TTLe.
Jedyne co dodałem od siebie to numerację płytek i gniazd choć i to było nie potrzebne. Specjalnie dobrane gniazda krawędziowe uniemożliwiają pomyłkę.
Głośnik co widać odpowiada za pikanie co 1s i alarm.

 Zasilacz, fragment.trafo prostownik ( radiatory diod, ten preszpan tez dodałem od siebie by radiator nie dotykał ramy )  kondensatory elektrolityczne i obok generator kwarcowy.

Generuje sygnał sinus.
Od lekkie nie dopasowanie ramy, blachy obudowy też nie wpasowane i jeszcze jakaś guma naklejona i pomalowana. Kasety bez zastosowania.
Nie mam pojęcia o pierwotnym przeznaczeniu i nie ma dokumentacji żadnej nawet net milczy co do TechPan.

Niestety nie mam pojęcia co do idei włącznika. Generator działa od włączenia do sieci aż do wyłączenia z sieci zaś pstryczek nic nie daje.Podejrzewam ze do zasilania 24V ale nie mam jak sprawdzić.

Dobra wrzesień zaliczony nową zabawką :)

RV-15C Już koniec

Szkoda tylko ze ramka chromowana skorodowała i ma ubytki powłoki ale nic z tym się nie zrobi bo cóż to rama konstrukcji. Na upartego ale poco. Ma swe lata.

Plamy zostały drobne rysy ale cóż mając ponad trzydzieści lat to musi mieć gagi.
Tu namiastka kolekcji.

Jeszcze wygrzeje sprawdzę efekt kalibracji i na półeczkę.

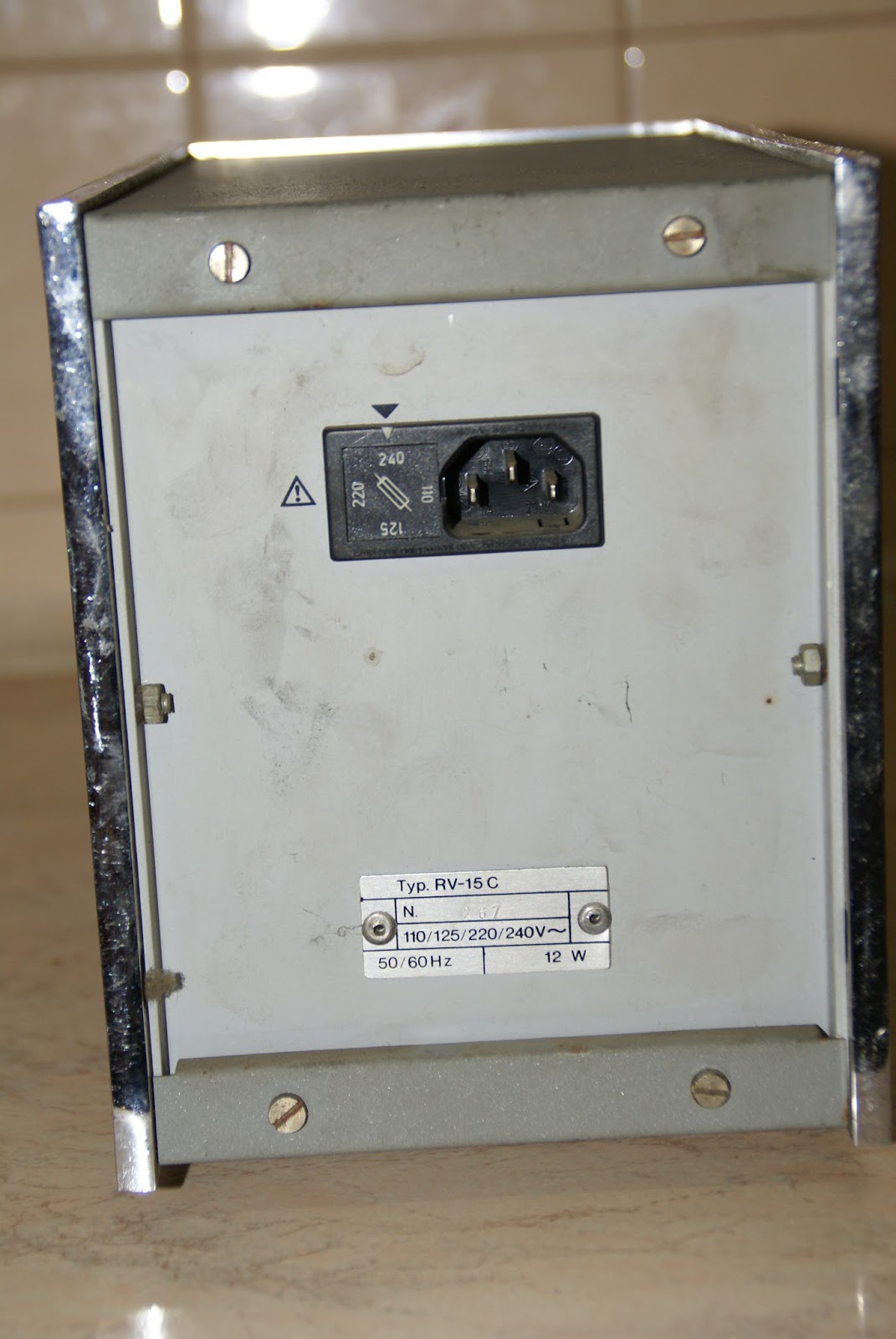

KONIG Electronic voltmeter RV-15C

Wpadł mi w ręce miernik można by rzecz multimetr analogowy oparty na lampie ECC82 Konig.
Multimetr bo ma zakres mA V i Om .
Stan wizualny z lekka zaniedbany ba tak zaniedbany. Pewnie poszedł w niełaskę bo Pan sobie kupił miernik cyfrowy na baterie a ten na 230V jeszcze analog troszkę zabiegów wymaga i wytężenia wzroku.
Cóż Nie do końca poszło po mojej myśli bo konstrukcja uniemożliwiła wyczyszczenie przełączników. Wiec pozostają zasiarczone. Cóż nie chcę demontować za bardzo. Nie stwierdziłem by coś nie stykało więc zostaje jak zostaje.

Wykonanie to jeden tranzystor kilka diod lampa i bierne elementy.

Z braku instrukcji nie wiem jak go skalibrować i jakie ma parametry pasmo dokładność ale ... dało radę rozpracować potencjometry.
RO335 mA AC
RO336 V DC ( + - )
RO337 V AC
RO338 mA DC


VAC kalibrowałem na częstotliwości 1kHz zaś mA AC częstotliwością 50Hz
Nie wiem tylko do czego jest RO339 może do BIAS jak w starszych wersjach lampowych.

Troszkę nieszczęśliwe  rozwiązanie to zastosowanie gniazd BNC.
Czas na obrazki :)

W środku czysty. Troszkę kurzu ale czysto. Jedynie zapach jak by elektrolitu. Brak wentylacji więc w środku jest ciepło. Transformator nagrzewa kondensatory. Moim zdaniem lekka wada konstrukcji bo temperatura nie służy elektrolitom. Można było je z drugiej strony płytki zamontować i było by git.
Na razie nie mam wiec nie wymieniałem i nie wiem czy wymienię bo pojemności zachowane.

Ścianki trafiły do mycia.

Tu już po umyciu.

Szkoda tylko że nie ma lustra skala.
Skala troszkę mnie rozczarowała i nawet wprowadziła w błąd. Zakres mA AC ma własne. Jak dla mnie troszkę za gęsto skal. Podczas kalibracji troszkę przez to pobłądziłem.

Kalibracja na koniec skali.

Ładnie działa omomierz sprawdzony na dekadzie i tu jestem zadowolony.
Wskaźnik trzyma liniowość.

Gadżety z elektrody.pl

Gadżety z elektrody.
Punkty są to trzeba coś sobie raz na jakiś czas kupić :)

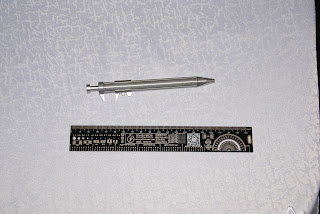

Bardzo fajny gadżet to długopis :) suwmiarka :) ech ... :)

Potencjometr do SV41

Czas na zregenerowanie potencjometru.
Miałem spróbować podmienić cały suwak,ale zrezygnowałem z tego.
Konstrukcja by kolidowała ze względu na budowę podwójnego a pojedynczego.
Wiec czas na naprawę tego co jest.
 Bolączka to urwany napęd ( dynks na który nakłada się suwak )
Postanowiłem dokleić kawałek plastiku na żywice epoksydową wzmocnić ją i wyszlifować.
Pierwotnie ktoś próbował wbić dorobiony suwak by napędzał styk ale tylko pokancerował zasłonę i wypchną blaszkę stykową.
Udało się naprawić. Idealnie nie jest ale działa i tyle. Dorobiłem nakładkę i wiedząc o tym że naprawiany więc delikatniej obchodził będę się z tym.

Po złożeniu skleiłem klejem epoksydowym.


Nic więcej nie byłem w stanie wymyślić. Dobrać coś było by ciężko a z drugiej strony nie chciałem inwestować w zakupy.

Dodatkowo zamontowałem dwa koszyczki na baterie R14 x3 to mam 6 baterii to się = 9V

Przerobię tylko już przez kogoś przerobione gniazdo zasilania by można było zasilać z baterii lub z zasilacza.
Szkoda tylko że przed włącznikiem znajduje się kondensator 2200uF bo po wyłączeniu jest jedynym elementem jaki obciąża baterie. No mam tu na myśli prąd upływu.

Jeszcze tylko kondensatory do wymiany i koniec :)

Grundig SV41 nowe oczko

Z racji że jeden klawisz z oczkiem był nieuleczalnie chory podjąłem decyzję o przeszczepie gałki.
Akurat miałem dawcę wiec czemu nie wykorzystać. Swoja droga bardzo fajne rozwiązanie oczka. Pierwszy raz jak się z tym zetknąłem myślałem ze tam jest dioda LED głupi ja do kwadratu.

Trzeba uważać ze zdejmowaniem bo jest dodatkowe mocowanie do ramy isostatów do napędzania powiek.
Dawca pochodzi z magnetofonu i był przełącznikiem manualnym typu kasety.

Efekt po zabiegu :)

Jak by z tam tond było :)



Jeszcze czas na reanimację potencjometru. Niestety z oryginalnego został wyrwany fragment suwaka i muszę coś wymyślić.
Mam co nieco i pewnie uda się dopasować środek.
Wymiarami za duże. Ale pewnie suwaki takie same.

W dilerce pozostałość oryginalnego potencjometru.

Ech co z nim robili to nie wiem ale by wyrwać środek to mistrzostwo w mistrzostwie :)

Coś wymyślę.

Na koniec pozostaną elektrolity.


Mam już dwa koszyczki x3 na baterie R14. Pierwotnie chyba był tam pakiet akumulatorków a nie koszyczek na baterie.Ale cóż. Ciekawe tylko ile takie ustrojstwo pociągnie na R14.
