Micronta c.d

Problem źle działającego omomierza leżał w rezystorach. Podejrzewałem to ale jeszcze dla pewności poruszyłem temat na elektrodzie.
Dwa rezystory były nie właściwe jeden miał 12om a powinien mieć <9om nie mogłem doczytać schematu więc przyjąłem 9.5om ale tez za dużo się okazało. Doświadczalnie dobrałem 8.7oma z dwóch oporników.
Kolejny był zamiast 90om 99om miał tez rozwalał system :) więc musiałem dobrać 90om i tu pojechałem na maxa po bandzie bo zlutowałem go z 5 oporników :)
Płytkę umyłem zalakierowałem kalafonią po testowałem i uznałem że jest OK.

Płytka umyta zaraz ładniej wygląda.
Podejrzewam że na zakresie omomierza próbowano zmierzyć napięcie i ... a właściciel potem próbował to naprawić. Na kiloomach nie było problemu ale na omach tak.
W obwodzie omomierza jest warystor i prawdopodobnie eksplodował. Nie wiem czy obecny jest właściwy 150V.
Testy na omomierzu wypadły OK, na amperomierzu OK, napięcie DC OK, napięcie AC OK brzęczyk brzęczy. Pasmo AC do 10kHz. Dokładnością nie powala ale i tak uważam że lepszy od mierników cyfrowych do 100zł. Muszę kupić bezpiecznik w zapas.
Szkoda tylko że szybka jest z plastiku, troszkę ma rysek ale nic nie działam dalej. Korci ale mówię pas.
Dokleiłem tylko gumowe nóżki by miał namiastkę amortyzacji.

MICRONTA 22-220 ( Radio Shack)

Kolejny nabytek do kolekcji.
Troszkę już ma za sobą łącznie z niedoszłym  BUM bo ślady okopcenia prawdopodobnie od rezystora 0.94om.
Wady.
Brak pomiaru prądu AC tylko prąd stały.
Nie za bardzo rozbudowana skala zakresów i dwie skale dla AC i DC mi to nie podchodzi jednak. Troszkę nie fartowne rozwiązanie jak dla mnie.
Brakuje zakresów mV
Tandetna plastykowa szybka. ( szkoda ze nie szklana )
Zalety.
Akustyczny test ciągłości.
Pasmo do 10kHz
Bezpiecznik.
Test baterii
Tylko dwa potencjometry do kalibracji jeden AC drugi DC.

Miernik ma wzmacniacz pomiarowy na podwójnym  tranzystorze ( szukaj że świecą jak padnie :) )
Przez to wymaga zerowania ale bez zabiegów jak w V640.

Troszkę go szykuje pod siebie.
Czyszczenie wnętrza, płytek, kalibracja ale tu nie mam instrukcji i możliwości więc kalibrowałem na zakresie 3V.

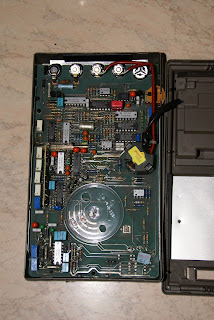

Płytki umyte, płytka wzmacniacza dodatkowo zalakierowana kalafonią.
Miał problem z pomiarem na ACV 3V zaniżał pomiar. Problemem był rezystor 20kom mający dobre 30kom po wymianie i lekkiej kalibracji jest OK.
Problemem jest wygrzany ale nie przepalony 0.94oma rezystor.

I wszystko było by OK jak by nie omomierz. Zaniża wskazania. Nie wiem czemu.
Pomiar prądu OK, pomiar napięcia OK, test ciągłości OK a omomierz NIE OK.
Musze pomyśleć w czym problem.

Ogólnie miernik fajny. Cena przystępna więc czemu nie dołączyć do kolekcji.

Martwi mnie tylko omomierz.

C.D w sprawie miliamperomierza

Niestety wybór drucika miedzianego okazał się mało fortunny. Ciężar zmusił do dużego doważenia. Działać działa ale ... jest pewna bezwładność podczas przemieszczania się wskazówki na ustalona wartość. Wskazówka się po prostu z dwie - cztery sekundy buja i to kuje w oko jak ...

Szukałem innego rozwiązania ale ... próbowałem nitkę usztywnić epoksydem ale nie udało się, wyciągnąć nić z stopionego plastiku też nic z tego. Więc pozostała miedź lepsze było by aluminium ale nie miałem z kąt pozyskać igły. Wiec pozostał drucik z Cu.

Trzeba szukać innego alternatywnego rozwiązania. Albo wyciąć cienki pasek z pudełka po lodach i doszlifować papierem ściernym lub ...

Moje rozwiązanie pozostawiam. Miernik składam powoli. Nie mogę określić dokładności bo nie mam wzorców zaś opornica dekadowa to w tym przypadku mało szczęśliwe rozwiązanie. Porównywałem dekadę mostkiem Thompsona i miernikiem i jako tako się zgadza, szału nie ma. Nie będę nic więcej grzebał.
Ustalę tylko rezystory w szeregu miliamperomierza by mieć regulację i składam obudowę.
Umyłem płytki troszkę i zalakierowałem kalafonią.
Może kiedyś się trafi miliamperomierz i się podmieni.

Naprawa niemożliwego a jednak. Miliamperomierz od miliomomierza

Ech przyszło mi naprawić nie możliwe z lekka nutka szczęścia na szczęście bo ...
Miliamperomierz miał przepalona cewkę. Na wyjście analogowe dostał ponad 12 V DC.
Padł miliamperomierz.
I co począć. Można rzecz to już złom.

Ale uszkodzenie było widoczne i ...

Udało się zlutować przerwę w uzwojeniu. Po wszystkim zabezpieczyłem kalafonią.

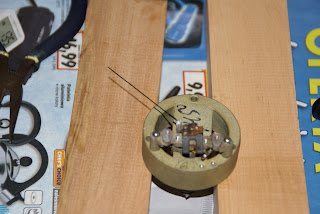

Dodatkowo jak by tego mało złamałem wskazówkę ze szkła. To dopiero problem. Ostatecznie wykonałem z miedzianego drucika szlifowanego papierem ściernym by zejść z wagi i na grubość. Po podmianie trza było dokonać wyważenia ustroju koszmar jak ... po wszystkim pomalowałem wskazówkę i okazało się że znów wyważać trza ciąg dalszy koszmaru.

Wspomnieć muszę że musiałem lekko wypiłować otwór w magnesie by cewka po naprawie się nie blokowała.

Efekt taki że jako tako działa. Co z tego będzie nie wiem. Podmienić na inny ciężko. Wiec pozostała prowizorka.

Lekka zmiana w cewce wymusiła zmianę w układzie. Musze od nowa dobrać rezystory by można było przed pomiarami skalibrować ustrój ( jak to w omomierzach analogowych ).

I poszło w p....du

Podmieniłem ICL ale bez efektu. Dałem se luz i hust poszedł w śmieci.
Szkoda tylko 15zł dopłaconych do interesu.

Szkoda bo fajny był i był by.

Zaległe tematy Philips, Unipan, ELAC, REMA i Grundig

Elac czeka na lepsze czasy, kondensatory do wymiany. Wywiozłem na daczę, w lato w wolnej chwili posiedzę nad nim.
Philips ech stracona nadzieja. Nic wzmacniacz DC szaleje. W akcie desperacji przemierzyłem wszystkie kondensatory i nic wszystko OK ręce opadają. Kiedy jeszcze wrócę do tematu.
UNIPAN tu sprawa rozbija się o brak dokumentacji by dalej działać i skalibrować go. Na dzień dobry elektrolity do wymiany. Temat odkładam na czas nie znany.

Jeszcze z ubiegłego roku zalega rozbebeszony Grundig RTV900 coś dolega blokowi tunera bo cicho gra podejrzewam stereo dekoder ale to układ z hybrydami i ... muszę go dokończyć czeka od wakacji pod folią.
REMA tez czeka na nie wiem co już pewnie zdemontuję i do pudełka wrzucę. A może ... kurna lekko skalę rozmazałem ech wtedy się wkurwiłem tak klnę. Rozpuszczalnikiem miałem palca mokrego bo czyściłem panel i ... dotknąłem nadruku. Ale poprawiłem kolektorem i ... tylko tranzystory germanowe. Podejrzewam że jakiś sterujący padł bo grzeje się mocy. Musiał będę pomyśleć. A i jeszcze ta okropna zielona obudowa.

METRAWATT METRAVO 3

Kupiłem używanego w stanie wizualnie zadowalającym. Mimo to przeczyściłem styki wybieraka wymieniłem dwa przewody od baterii na dłuższe i wyczyściłem wskaźnik od środka. Niestety szybka się elektryzuje wiec trzeba po umyciu przetrzeć płynem do płukania tkanin, pomaga tak samo jak w V640 :)
Miernik stary ale ma trzy ciekawe funkcje.
Pierwsza, podświetlenie skali. Nie powala ale kto wie przydatne może się okazać. Bateria R14 1.5V i tu miałem problem z żarówka na 1.5V więc słabo świeci obecna ale jak kiedy uda się kupić to wymienię.
Druga, test ciągłości z wykorzystaniem podświetlenia. po prostu jak przejście to podświetlenie świeci ( symbol żarówki )
Trzecia, można przez miernik podać zasilanie na odbiornik i podglądać napięcie lub prąd w czasie rzeczywistym ( symbol 0 )
Wada moim zdaniem to zakresy. Brakuje 30V.

Dokładnością nie powala pewnie trzeba by skalibrować ale nie mam dokumentacji żadnej wiec nie tykam.
Jako analog jest prosty bez lustra więc... ale można mierzyć.
Nie robiłem porównań zbyt dokładnych tylko by stwierdzić przydatność do pracy.
W zakresie jakim mogłem sprawdziłem więc OK. Ciut gorzej wypada omomierz bo na 10om było 9om test na dekadzie. Ale ujdzie. Kręcić nie chce w nimi więcej nie chce rozkręcać.
Budowa prosta dwie diody transformatorek, rezystory i dławiki no jeszcze potencjometry bodaj jak pamiętam trzy.
Nie mam zdjęć ze środka.

Pewnie jak będzie żaróweczka na 1.5V to ładniej oświetli. Ale nie maja w sklepie i kicha.

Mam do niego lekko wysłużony futerał nie wiem czy oryginalny ale posłuży jeszcze.
Miernik kupiłem dla potrzeb działki, pracy itp.
Wskazówka na osi to zerwanie wąsa nie grozi.
Płytka dwustronna.


Wczoraj doznałem radości i smutku ba wręcz się wkurwiłem tak wkurwiłem jak ...
Kupiłem watomierz fajny cyfrowy prąd, napięcie, moc i współczynnik mocy ech zadowolony ale lekkie nie domaganie bo coś z wyświetlaczem się zrobiło i ... wyszło jak by zimny lut więc rozebrałem przelutowałem okolice i ... miernik zdechł. Najprawdopodobniej uwaliłem ICL7136PCL  nie wiem radość trwała  krótko.
Zakupiłem odpowiednik RFT i podmienię i zobaczę może się odpali inaczej ból dupy. Ech poco było tykać. Trza było papierka podłożyć :) Kurwa mać !

Poco było mi poprawiać.
Ciekawie rozwiązany ma pomiar prądu poprzez bocznik.

Pocieszające że ICL to klasyczny multimetr i nie ma wsadu więc mam nadzieję że po wymianie odpalę. Inaczej się potnę z żalu.
Miałem w planach zrobienie przystawki by wpinać się w  układ pomiarowy.
Jedynie by pozostało wyregulowanie po wymianie napięcia referencyjnego, pewnie potencjometr na prawo od wyświetlacza, obok układ napięcia referencyjnego. Oryginalnie ICL MAXIMa.
