Solatron LM1420.2

 Miernik cyfrowy napięcia stałego Solatron

Miernik cyfrowy z końca lat 1960 a może ze środka lat 60 tego nie ustaliłem. Ale jako ciekawostka w mierniku nie ma ani jednego układu scalonego wszystko na tranzystorach i diodach. Jest jedna ciekawostka a mianowicie ogniwo Westona, sprawne.

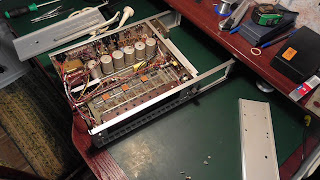

Miernik kupiłem jako ciekawostkę i był w koszmarnym stanie. Musiał przejść mycie by co kolwiek ujrzeć musiałem wymyć go z kurzu stąd białawy nalot na PCB. PCB ma grubość około 3mm. Jest straszna wada bo strasznie śmierdzi PCB.

Zatem co kryje wnętrze ?

Zopan KZ 2026A-2 wersja LED

Wymienione wyświetlacze na współczesne ( SA56-11 EWA )  bo oryginalne polskie miały popalone segmenty.
Wymienione kondensatory elektrolityczne.
Wymienione przepalone żarówki podświetlenia funkcji.
Wymienione w wkładce wzmacniacza gniazda BNC  ( tyle nie używane pozostawiłem stare ).
Skalibrowany.

                                   Podpięty pod generator GPS  częstotliwość zadana 10MHz

Podpięty generator funkcji

Kalibracja częstosciomierza Zopan PFL-20

Różnica między miernikami wynosi 0.2Hz lepiej się nie udało skalibrować GWM-5-1 w czarnym PFL-20. Pomiary na bramkowaniu 10s. Sygnał z wzorca kwarcowego WK 30 Techpan. Częstotliwość zadana 5MHz.

ŁOŚ 2019

Wizyta na łosiu 2019 sobota

ZOPAN PFL-21

Miernik częstotliwości Zopan PFL-21 rocznik 1974 stan? Cóż przechowywany w kiepskich warunkach i wymaga zaopiekowania się i przytulenia. Szkoda go a kupiłem za grosze.

Test sprawności.

Ocena stanu wewnętrznego.

Cz.3 Rozbiórka wstępna.

Po umyciu płytki zasilacza i pomiar kondensatorów.

Nie ma łatwo czasem trzeba prawie rozmontować by coś wskórać. Można iść po łatwiźnie ale czy trzeba? Trochę nakładu pracy wymaga.

 Ogólnie do wymiany kondensatory elektrolityczne i gniazda BNC.

Szkoda tylko że nie ma w  nim generatora GWM 5-1 tylko GKKT/E ale ma otworek do korekty częstotliwości. Widać w środku że to chyba potencjometr " helitrim "mała śrubeczka.  Ale GWM to GWM :)

Trójnik BNC sekcja zwłok

Trójnik BNC prosty do bólu i jakże może się popsuć? A jakże, że tak. Narobił mi stresu i ... w końcu doszedłem do przyczyny i problemem okazał się trójnik. Prosta rzecz co może się popsuć w tym? Nic a jednak ... problemem był styk gorącego styku. Prawie nie do wychwycenia awaria i na tyle dziwna że raz działa raz nie. Problemem jest obluzowany styk który się wysuwał z linii gniazd.
Dla ciekawych zdjęcia z autopsji trójnika.

 Tu widać jak rozwiązany jest styk linii gorącej.

GREENPAR INTER-SERIESAD ADAPTOR KIT

Małe cenne pudełeczko typu zbuduj sobie przejściówkę i się dopasuj :)
Cóż pisać film wyjaśnia wszystko.
