W końcu udało się odpalić go.
Brak napięcia symetrycznego dla wzmacniaczy operacyjnych był spowodowany uszkodzonym tranzystorem w zasilaczu BC313 zaś przyczyna leżała w kondensatorze elektrolitycznym, nie Elwa z 79r tylko jakiś importowy Ducati czy jakoś tak. Stracił pojemność. Podmieniałem tranzystor ale się momentalnie grzał, kondensator robił mu zwarcie.
Zasilacz odpaliłem na szybko.

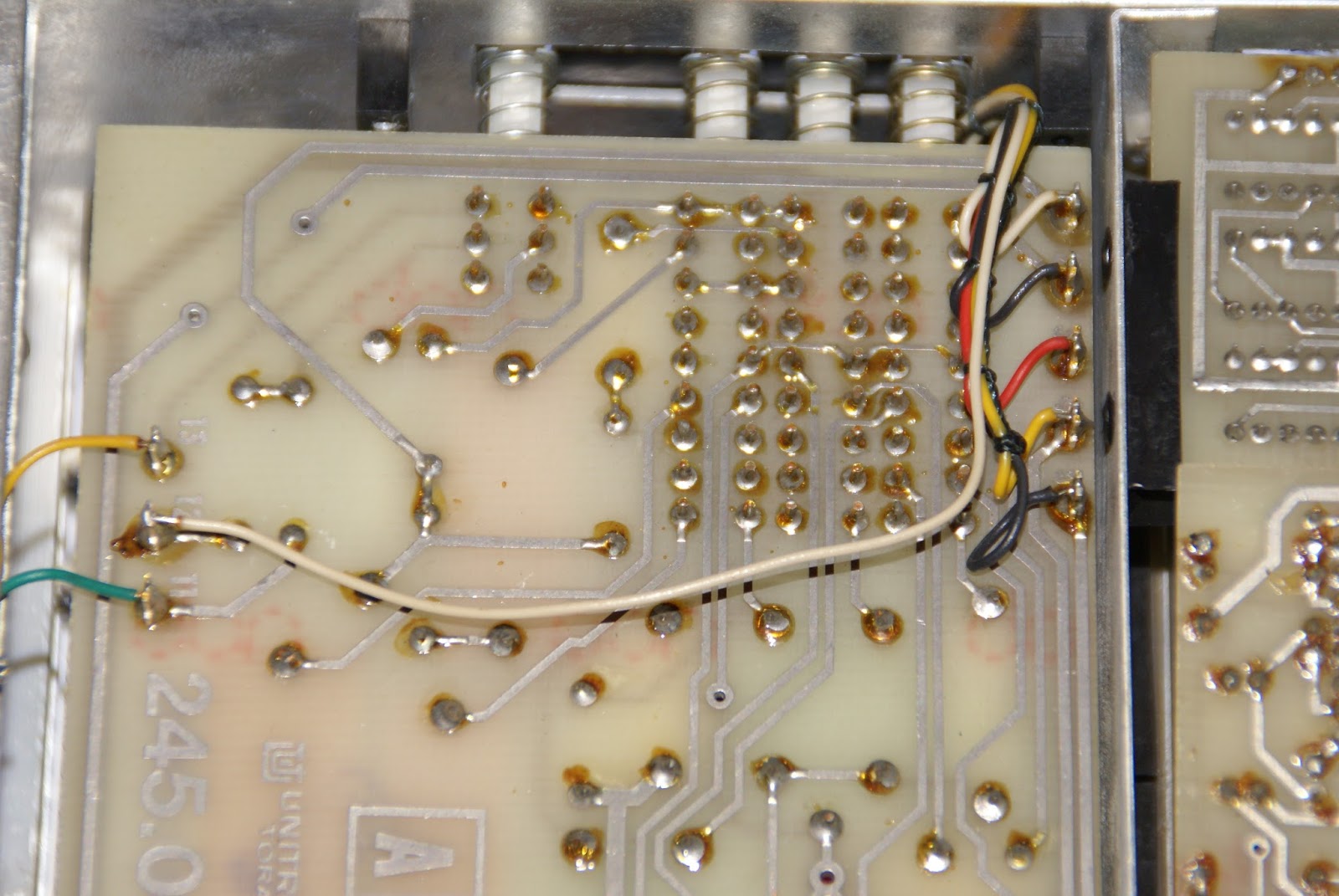

Wymieniłem segment isostata bo był ułamany zrobiłem myka bo musiałem go połączyć z padami na płytce przewodami bo inaczej nic nie wlutował bym, musiał sporo się na rozlutowywać. Ech to by było wyzwanie.
Teraz co z pomiarami? a no cóż mierzy kulawo. Błąd pomiaru ok 1V czasem się zawiesza.
Może są tętnienia w zasilaniu, w wolnej chwili sprawdzę.
Pomału myje płytki bo tak wyglądają jak ... po zmyciu kalafoni wyglądają ciut lepiej. Dodatkowo polakierowałem kalafonią. Dzień do nocy.
Musze kupić BC i wstawić. Posprawdzam elektrolity i jak co podmienię. Pewnie Elwy maja podwyższoną pojemność i ESR zaś te Ducati? nie wiem zobaczymy.
Nie będę dużo inwestował w niego bo nie widzę efektu pracy zaś nie ma jak go skalibrować bo brak serwisówki.
Jedynie pewny jestem dwóch potencjometrów od napięć referencyjnych dla integratora. Pewnie wyzerowanie przetwornika da się zrobić ale co z resztą ?
Czas pokaże.
Nie wlutuję wyświetlacza jako oznaczenie przepełnienia zakresu tylko wlutuje diodę LED. To taka zmiana z mojej strony tylko. Wolę kropkę niż trzy kreseczki :)
poniedziałek, 25 stycznia 2016
środa, 20 stycznia 2016
Czyścik do grotów z potrzeby chwili
Zawsze stosowałem gąbkę do czyszczenia, najlepsza gruba z otworkiem w środku :) ale zastanawiałem się nad wyciorem z ścinki ( waty ? ) metalowej. Miałem kupić, ale cena i ... ale się zastanowiłem i wydaje mi się że gąbka metalowa to taka jak do kuchni do garów. Nie wydaje mi się że to specjalny stop i jakieś super procesy technologiczne. Więc udałem się do marketu i kupiłem za 90 gr gąbkę zamiast dać 25zł za ładną w ładnym stojaczku.
Na razie to jako próba doświadczalna czy się sprawdzi a jak tak to sobie zrobię lepszy. Na razie to zmajstrowałem z tego co miałem pod ręką czyli słoiczek po paście do butów i gąbka.
Cena 90gr. Dłużej czyściłem z resztek pasty niż ... ale się udało.
Efekt końcowy :)
Zaleta takiego czyścika to brak wychłodzenia grotu w momencie czyszczenia. Gąbka musi być mokra i w momencie czyszczenia gwałtownie ochładzamy grot.
Efekt końcowy nie powala, ale ma służyć niż się podobać.
Na razie to jako próba doświadczalna czy się sprawdzi a jak tak to sobie zrobię lepszy. Na razie to zmajstrowałem z tego co miałem pod ręką czyli słoiczek po paście do butów i gąbka.
Cena 90gr. Dłużej czyściłem z resztek pasty niż ... ale się udało.
Efekt końcowy :)
Zaleta takiego czyścika to brak wychłodzenia grotu w momencie czyszczenia. Gąbka musi być mokra i w momencie czyszczenia gwałtownie ochładzamy grot.
Efekt końcowy nie powala, ale ma służyć niż się podobać.
Unipan cziąg dalszy
Skupiłem się na bloku cyfrowym ale to na razie ślepy tor.
Postanowiłem się skupić na przetworniku A/C i zacząłem od napiec zasilających wzmacniacze operacyjne.
Ujemnie mam -8.17V zaś dodatnie +1.13V. Skupiłem się wiec na zasilaczu.
Na razie znalazłem przebity BC313 i dodatkowo HF 642 ale co to za tranzystorek to nie wiem.
Internet milczy. Koszmar lutowania bo płytki dwustronne i ...
Spróbuję zastąpić je. BC zastąpię 2N5195 zaś HF jakim BC wychodzi że NPN z pomiarów.
Wymieniłem uszkodzony wyświetlacz. Koszmar lutowania. Wylutowałem tez wyświetlacz od przepełnienia i chciałem podmienić je miejscami ale ten od przepełnienia miał tez uszkodzony segment. Chyba zamiast oryginalnie wlutować wyświetlacz wlutuję diodę LED. A taka zmiana.
Najpierw chcę uruchomić zasilacz i podać napięcie na wzmacniacze bo wszystkie w.o mają wspólne zasilanie i kuleją. Może ruszy.
Szukałem informacji i pisałem za dokumentacją ale ...
Zaatakowałem jedna uczelnię bo mają na laboratorium ale bez efektu. Dowiedziałem się tylko :
"
Postanowiłem się skupić na przetworniku A/C i zacząłem od napiec zasilających wzmacniacze operacyjne.
Ujemnie mam -8.17V zaś dodatnie +1.13V. Skupiłem się wiec na zasilaczu.
Na razie znalazłem przebity BC313 i dodatkowo HF 642 ale co to za tranzystorek to nie wiem.
Internet milczy. Koszmar lutowania bo płytki dwustronne i ...
Spróbuję zastąpić je. BC zastąpię 2N5195 zaś HF jakim BC wychodzi że NPN z pomiarów.
Wymieniłem uszkodzony wyświetlacz. Koszmar lutowania. Wylutowałem tez wyświetlacz od przepełnienia i chciałem podmienić je miejscami ale ten od przepełnienia miał tez uszkodzony segment. Chyba zamiast oryginalnie wlutować wyświetlacz wlutuję diodę LED. A taka zmiana.
Najpierw chcę uruchomić zasilacz i podać napięcie na wzmacniacze bo wszystkie w.o mają wspólne zasilanie i kuleją. Może ruszy.
Szukałem informacji i pisałem za dokumentacją ale ...
Zaatakowałem jedna uczelnię bo mają na laboratorium ale bez efektu. Dowiedziałem się tylko :
"
Szanowny Panie
Multimetr UNIPAN 245 sam kupowałem do laboratorium z
byłego zakładu doświadczalnego PAN UNIPAN, mieszczącego się swojego czasu na
ulicy KRN w Warszawie. Znałem nawet jego konstruktorów. Pracował tam mój
dyplomant. W laboratoriach uczelni wykorzystywaliśmy go w wymienionym przez Pana
ćwiczeniu oraz w badaniach prostowników (Laboratorium Elektroniki) ze względu na
jego ciekawe możliwości sumowania pomiarów, wartości stałoprądowych i
przemiennych, w tym napięć szczytowych, średnich i skutecznych. Mamy go jeszcze,
ale nie znalazłem dokumentacji. Jedyną wadą była ich awaryjność, bo to
egzemplarze eksperymentalne. Ktoś to naprawiał poza uczelnią i kalibrował. Teraz
praktycznie z nich nie korzystamy.
Musi Pan szukać w Warszawie, bo jeszcze przed laty jakaś
spółka je serwisowała.
Z pozdrowieniami "
Zaatakowałem tez firmę UNIPAN a raczej to co na jej zgliszczach powstało ale odpowiedź padła że wszelka dokumentację zniszczono w 2006r
Szkoda.
Nawet jak by ruszył to nie ma jak skalibrować. Pełno potencjometrów.
Nie będę inwestował w kondensatory jak okaże się ze nie warto.
Nie które są z 76r.
Troszkę zainwestowałem w scalaki ale nie potrzebnie a chust nie zginą.
Teraz w wolnej chwili wlutuje tranzystory i zobaczę co będzie.
czwartek, 7 stycznia 2016
Sonda stanów logicznych TLK-515
Z racji że troszkę bawię się miernikami próbując je naprawić zacząłem się stykać z technika cyfrową ( na razie TTL ) by sobie ułatwić zabawę udało mi się kupić za małe pieniążki sondę stanów logicznych.
Przyrząd troszkę archaiczny bo w dzisiejszych czasach to przystawka do komputera 8 kanałowa kosztuje ~50zł a możliwości multum oferują. Miałem zamiar sobie kupić, ale wypatrzyłem klasyka dawnych lat :)
Z racji że już są zdjęcia wnętrza więc sondy nie rozkręcałem. Jedynie układ zasilania z powodu wymiany okablowania. przewód zasilający był zakończony dziwnym wtykiem niby BNC ale troszkę jakże inny. RADIALL R605 004 podejrzewam że odbiorca sond dokonał konkretnego zamówienia z takim wtykiem pewnie by w naprawianym urządzeniu móc się szybko podpiąć do układu.
Musiałem dokonać modyfikacji przewodów przyłączeniowych. Musze tylko kupić lepsze chwytaczki bo te to takie ... ale takie miałem już w klamotach.
Oryginalne przewody i ten śmieszny wtyk.
Układ ma blokadę przed odwrotnym podłączeniem do układu.
Już z nowymi kabelkami :)
Zaś opakowanie mało praktyczne. Szkoda bo lubię przechowywać uporządkowane wszystko. Dobra troszkę bajeruję mam burdello jak ... po wybuchu koreańskiej bomby wodorowej :)
Oryginalna instrukcja na opakowaniu. Sonda ma opcje identyfikacji stanów plus sygnałów.
I troszkę tłumaczenia translatorem google :)
Przyrząd troszkę archaiczny bo w dzisiejszych czasach to przystawka do komputera 8 kanałowa kosztuje ~50zł a możliwości multum oferują. Miałem zamiar sobie kupić, ale wypatrzyłem klasyka dawnych lat :)
Z racji że już są zdjęcia wnętrza więc sondy nie rozkręcałem. Jedynie układ zasilania z powodu wymiany okablowania. przewód zasilający był zakończony dziwnym wtykiem niby BNC ale troszkę jakże inny. RADIALL R605 004 podejrzewam że odbiorca sond dokonał konkretnego zamówienia z takim wtykiem pewnie by w naprawianym urządzeniu móc się szybko podpiąć do układu.
Musiałem dokonać modyfikacji przewodów przyłączeniowych. Musze tylko kupić lepsze chwytaczki bo te to takie ... ale takie miałem już w klamotach.
Oryginalne przewody i ten śmieszny wtyk.
Układ ma blokadę przed odwrotnym podłączeniem do układu.
Już z nowymi kabelkami :)
Zaś opakowanie mało praktyczne. Szkoda bo lubię przechowywać uporządkowane wszystko. Dobra troszkę bajeruję mam burdello jak ... po wybuchu koreańskiej bomby wodorowej :)
Oryginalna instrukcja na opakowaniu. Sonda ma opcje identyfikacji stanów plus sygnałów.
I troszkę tłumaczenia translatorem google :)
• Optymalna obsługa dzięki nowym kształcie
• Unikalna ocena oparta na wyświetlaczu quasi-oscyloskopu
• przełączana na logice TTL lub CMOS
• przełączana impulsem do przechowywania oleju
• cykle pracy szacuje
• Lötfestes, przewody elastyczne mocy
Z sondy cyfrowej TKL-515 to stany logiczne w TTL, CMOS i związane z nim obwody można zaobserwować jedną stronę wyświetlacz podstawą ei-ner quasi-oscyloskopu.
Z procesów dynamicznych, cykl pracy może być określona od czasu przebywania w danym stanie logicznym.
Poszczególne impulsy po włączeniu pamięci impulsu (MEM). Zatrzymany do momentu przełączenia z powrotem.
W tym celu przycisk może być zaciskane za pomocą przymocowanej do obwodu przedłużenie uchwytu-on.
Podczas tworzenia złą polaryzację lub przepięcia przełącznik jest chroniony.
Czerwona kropka na wyświetlaczu wskazuje gotowość operacyjną.
• Unikalna ocena oparta na wyświetlaczu quasi-oscyloskopu
• przełączana na logice TTL lub CMOS
• przełączana impulsem do przechowywania oleju
• cykle pracy szacuje
• Lötfestes, przewody elastyczne mocy
Z sondy cyfrowej TKL-515 to stany logiczne w TTL, CMOS i związane z nim obwody można zaobserwować jedną stronę wyświetlacz podstawą ei-ner quasi-oscyloskopu.
Z procesów dynamicznych, cykl pracy może być określona od czasu przebywania w danym stanie logicznym.
Poszczególne impulsy po włączeniu pamięci impulsu (MEM). Zatrzymany do momentu przełączenia z powrotem.
W tym celu przycisk może być zaciskane za pomocą przymocowanej do obwodu przedłużenie uchwytu-on.
Podczas tworzenia złą polaryzację lub przepięcia przełącznik jest chroniony.
Czerwona kropka na wyświetlaczu wskazuje gotowość operacyjną.
Co prawda jest to moja pierwsza sonda więc muszę troszkę opanować jej podstawowe używanie.
Mam nadzieję że się przyda :)
Mam nadzieję że się przyda :)
wtorek, 5 stycznia 2016
UNIPAN 245 AC/DC woltomierz
Nowy rok nowa zabawka do zabawy.
Unipan 245 polski twór. Rok produkcji 1979.
Woltomierz cyfrowy AC/DC z dodatkowymi funkcjami.
Wszelki brak informacji na jego temat internet milczy.
Prawdopodobnie zamieszczam pierwszy jego zdjęcia.
Miernik robi wrażenie bardziej wyrobu z pokroju "spółdzielnia pracy inwalidów" niż profesjonalnego zakładu. Wszystkie płytki lutowane ręcznie typowa cepelia i na produkcji poprawiane płytki, wady w projekcie ścieżek.
Mimo to duży plus za potencjometry helitrimy.
Miernik nie działa. Wyświetlacz szaleje w martwym wskazaniu. Jeden segment wyświetlacza nie działa albo wyświetlacz lub scalak nawalił.
Muszę sprawdzić blok wyświetlacza bo podejrzewam że reszta miernika będzie OK. Tak mi się marzy.

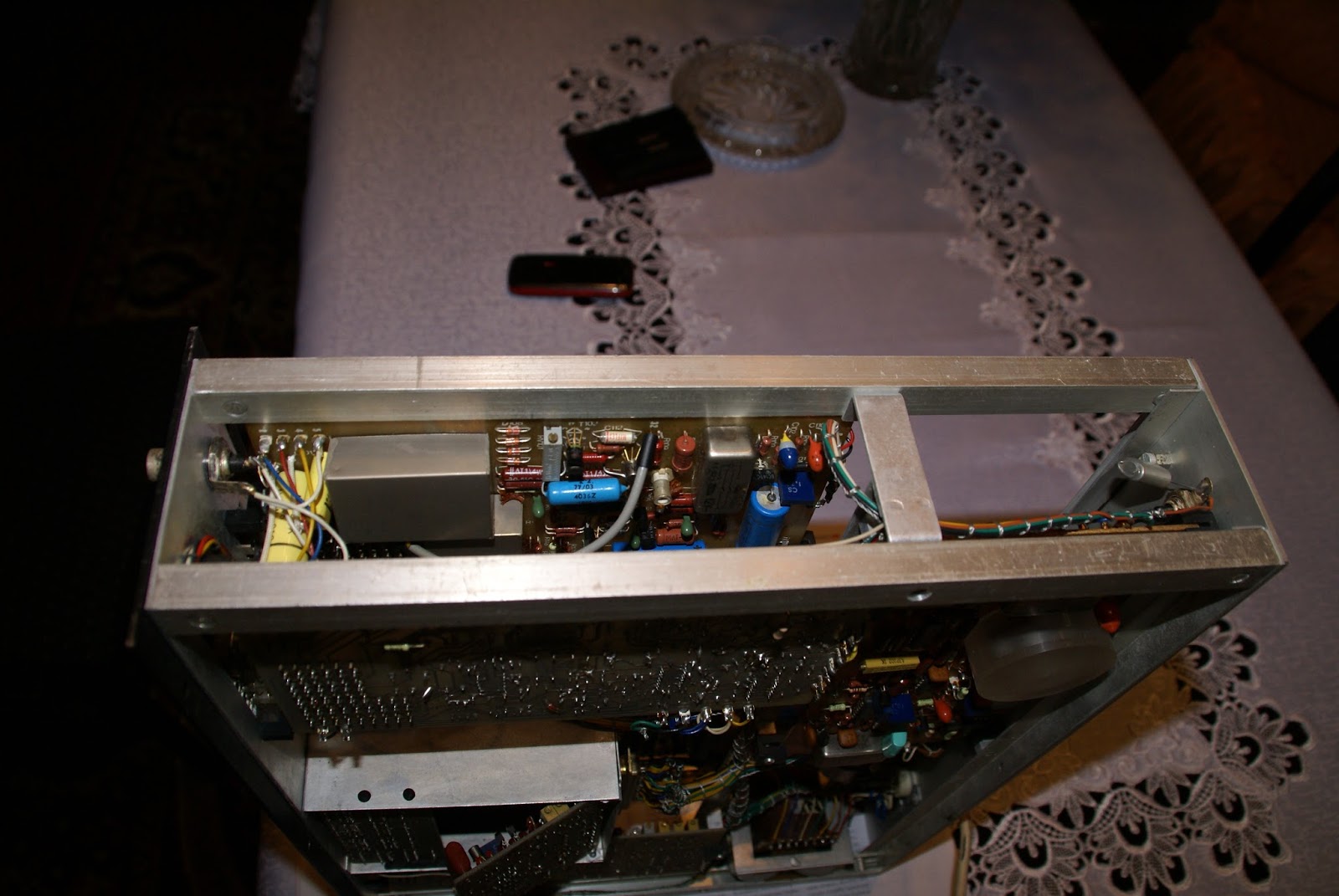

Miernik pokroju szuflada w obudowie. Otwieranie przez odkręcenie 6 śrubek na panelu przednim, jam ci głupi jeszcze stopki odkręciłem i ...
Trochę nie ciekawie wyglądają elektrolity w zasilaczu jak by cały mis masz. Na razie skupie się na uruchomieniu bloku cyfrowego ( licznika ).
Brak jakiej kolwiek dokumentacji prawie próżnia w necie. Chociaż trochę ją wypełniłem.

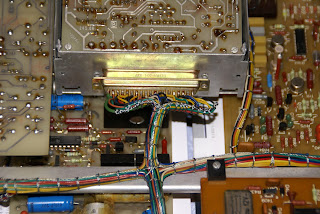

Dorzucę w wolnej chwili zdjęcia przetwornika A/C z blokiem cyfrowym ( przetwornik na ostatnim foto ).
Królują scalaki CEMI.
Jeszcze jest uszkodzony segment isostatu os ZERO odłamany będzie jak by co trza wymienić ale to jak uda się uruchomić inaczej zrobię z niego eksponat sentymentalny.
Widać że ma kilka ciekawych funkcji pomiarowych napięcia.
Dziś taki miernik z powodzeniem zastąpi większość multimetrów cyfrowych a SANWA PC5000 pewnie rozkłada na łopatki. Miernik ma chyba max wskazanie 1999 i ostatni wyświetlacz jest wskaźnikiem przepełnienia.
O zaś co się tyczy Philipsa niestety nie naprawiłem do końca. Ostatnia cyfra szaleje jak szalała, jest różnica wskazań wedle polaryzacji napięcia wejściowego, choć tu odkryłem że jak odłączę przewód od przełączników od pomiaru rezystancji problem z błędem pomiaru znika i tylko komplikuje odczyt ostatnia cyfra. Mimo to wrócę w wolnej chwili i spróbuję dokończyć. Mam jeden desperacki pomysł i jeszcze chyba będę musiał niestety zajrzeć do przełączników i zobaczyć bo zabawa z przełącznikiem Mom pozytywne rezultaty. Albo coś jest na rzeczy w stykach lub ślepy i trzeba będzie szukać dalej po druciku :)
Unipan 245 polski twór. Rok produkcji 1979.
Woltomierz cyfrowy AC/DC z dodatkowymi funkcjami.
Wszelki brak informacji na jego temat internet milczy.
Prawdopodobnie zamieszczam pierwszy jego zdjęcia.
Miernik robi wrażenie bardziej wyrobu z pokroju "spółdzielnia pracy inwalidów" niż profesjonalnego zakładu. Wszystkie płytki lutowane ręcznie typowa cepelia i na produkcji poprawiane płytki, wady w projekcie ścieżek.
Mimo to duży plus za potencjometry helitrimy.
Miernik nie działa. Wyświetlacz szaleje w martwym wskazaniu. Jeden segment wyświetlacza nie działa albo wyświetlacz lub scalak nawalił.
Muszę sprawdzić blok wyświetlacza bo podejrzewam że reszta miernika będzie OK. Tak mi się marzy.
Miernik pokroju szuflada w obudowie. Otwieranie przez odkręcenie 6 śrubek na panelu przednim, jam ci głupi jeszcze stopki odkręciłem i ...
Trochę nie ciekawie wyglądają elektrolity w zasilaczu jak by cały mis masz. Na razie skupie się na uruchomieniu bloku cyfrowego ( licznika ).
Brak jakiej kolwiek dokumentacji prawie próżnia w necie. Chociaż trochę ją wypełniłem.
Dorzucę w wolnej chwili zdjęcia przetwornika A/C z blokiem cyfrowym ( przetwornik na ostatnim foto ).
Królują scalaki CEMI.
Jeszcze jest uszkodzony segment isostatu os ZERO odłamany będzie jak by co trza wymienić ale to jak uda się uruchomić inaczej zrobię z niego eksponat sentymentalny.
Widać że ma kilka ciekawych funkcji pomiarowych napięcia.
Dziś taki miernik z powodzeniem zastąpi większość multimetrów cyfrowych a SANWA PC5000 pewnie rozkłada na łopatki. Miernik ma chyba max wskazanie 1999 i ostatni wyświetlacz jest wskaźnikiem przepełnienia.
O zaś co się tyczy Philipsa niestety nie naprawiłem do końca. Ostatnia cyfra szaleje jak szalała, jest różnica wskazań wedle polaryzacji napięcia wejściowego, choć tu odkryłem że jak odłączę przewód od przełączników od pomiaru rezystancji problem z błędem pomiaru znika i tylko komplikuje odczyt ostatnia cyfra. Mimo to wrócę w wolnej chwili i spróbuję dokończyć. Mam jeden desperacki pomysł i jeszcze chyba będę musiał niestety zajrzeć do przełączników i zobaczyć bo zabawa z przełącznikiem Mom pozytywne rezultaty. Albo coś jest na rzeczy w stykach lub ślepy i trzeba będzie szukać dalej po druciku :)
